ROOT700根系生长监测系统
用途：植物根系对固定植株和获得水分和养分起重要作用，但是土壤不可观测性的限制，给根系生态学的研究带来一定的困难。因此, 找到原位观察根系生长的方法对研究根系生态学就显得尤为重要。ROOT 700根系生长监测系统采用目前国际最流行微根窗技术，解决了这一难题。可以在土壤中原位360度多层次旋转式扫描获取根系剖面图像，可以扫描监测土壤中活体根系的生长动态。广泛运用于苗木培养、作物生长模型研究、根系病理分析等领域。 测量原理：测量时将扫描头插入预先埋在土壤中的透明根系探测管中，电脑将控制扫描头自动旋转扫描根系探测管壁上的根系剖面图像。用户可以很方便的扫描不同深度的根系图像，以及不同根系（不同根管）的图像。每次扫描都可获得高分辨率图像，用户可以看到根系（甚至土壤颗粒）的详细结构。利用根系图像分析软件可以对获得的根系图像进行分析。
特点：
1.非破坏性的原位测量
2.不变形的线性扫描
3.极便携、易操作、测量快
4.可扫描根系不同层次的图像，合成获得整体根系的剖面图
5.可定点、连续观测根系在整个生长季的动态变化
6.USB数据传输，测量、存储方便。
技术参数：
|
微根窗图象采集仪 |
|
|
分辨率 |
4800×4800像素 |
|
软件放大分辨率 |
19200×19200像素 |
|
画面尺寸 |
360°高分辨率图像（22×20厘米），非拼接图像 |
|
扫描速度 |
5~10秒（取决于扫描分辨率） |
|
接口 |
USB端口 |
|
数据存储 |
存储在笔记本电脑上 |
|
供电 |
通过笔记本电脑USB端口供电，或外接蓄电池，或交流电源适配器 |
|
扫描头尺寸 |
长度35.2厘米×直径6.9厘米 |
|
标准透明管尺寸 |
外径75mm，内径69mm，长度200cm（长度50-200cm可定制） |
|
工作环境 |
温度0~+50℃，相对湿度0~100%（非冷凝） |
|
重量 |
约1公斤 |
|

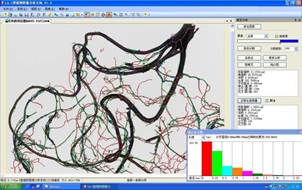

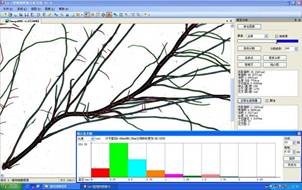

植物根系图像分析软件 |
|
|
分析测量 |
根总长；根平均直径；根总面积；根总体积；根尖计数；分叉计数；交叠计数；根直径等级分布参数；可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积及其分布参数；根尖段长分布；能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的拓扑分析，自动确定根的连接数、关系角等，可单独自动分析主根或任意一支侧根的长度和分叉数等；可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改；能进行根的分叉裁剪修正，修正操作能回退，以快速获得100%正确的结果。精度：根长≤±1%；面积：优质图像质量时<1%，标准图像质量时≤3% |
|
人工辅助修正 |
图像可放大缩小和局部观察，可实现鼠标区域选择统计、对污染区的辅助裁剪或橡皮擦修正 |
|
统计效果监视 |
监视和修正植物对象分析的精度 |
|
自动杂质剔除 |
根据尺寸等方面的区别，进行自动杂质剔除 |
|
辅助测量功能 |
尺寸标定：自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正长度测量：具有跟随放大镜功能，通过鼠标拖动精确测量； |
|
数据报表导出 |
分析结果能导出到Excel表，以便存档和统计。还可输出分析标记图，以便发表论文用 |
产地：德国
