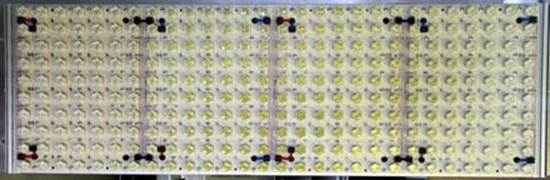

LED Fyto-Panels灯光板
介绍：
PSI生产的LED Fyto-Panel灯光板主要应用于植物生长箱或者其他以控制大面积照明为主的应用中。Fyto-Panels光板可以提供光线分布均匀的高强度光，最多带有2到3种颜色（也可以选择多色系），每种颜色的强度可单独控制。该光板可以安装到生长室中，也可以安装到自建的一些系统中。Fyto-Panels光板的开关和光强控制需要计算机程序进行控制。加入735nm的远红外LED光源（也可根据需要加入660nm的深红色光源）是为了确保获得对植物生长最有利的条件。
用户也可以同时选择购买光源控制器以及控制软件，以增加控制的精确性。根据输入功率及能够达到的最大光强不同，Fyto-Panels光板可以分为A,B,C三个全版本和三个半版本，半版本以1/2作为标示。
技术参数
|
指标 |
版本 |
参数 |
|
外部尺寸 |
A2, A3, B2, B3, C2 |
81 x 27 cm |
|
A2-1/2, A3-1/2, B2-1/2, B3-1/2, C2-1/2 |
41 x 27 cm |
|
|
高强度LED数量 |
A2, A3 |
54 |
|
B2, B3 |
96 |
|
|
C2 |
150 + 8 |
|
|
A2-1/2, A3-1/2 |
27 |
|
|
B2-1/2, B3-1/2 |
48 |
|
|
C2-1/2 |
75 |
|
|
辐照功率 |
每个LED100 lm/W |
|
|
标准光源颜色 |
冷白光+735nm远红外光源（可选660nm深红色光源和其他颜色） |
|
|
低强度远红外发光二极管数量 |
A2，A3 |
8 |
|
B2，B3 |
8 |
|
|
C2 |
8 |
|
|
A2-1/2，A3-1/2 |
4 |
|
|
B-1/2，B3-1/2 |
4 |
|
|
C2-1/2 |
4 |
|
|
辐照功率 |
300 mW/1 LED |
|
|
LED寿命 |
连续光照情况下6~7万小时 |
|
|
准直光学 |
±6°（标准LEDs），红外光没有准直光学部件 |
|
|
光强控制 |
0-100%总输出 |
|
|
最大发光强度 |
A2, A3 |
430 / 300 µmol.m-2.s-1 (距离光源50cm/100cm处测量) |
|
A2-1/2, A-3-1/2 |
350 / 280 µmol.m-2.s-1 (距离光源50cm/100cm处测量) |
|
|
B2, B3 |
1,000 / 800 µmol.m-2.s-1 (距离光源50cm/100cm处测量) |
|
|
B2-1/2, B3-1/2 |
900 / 750 µmol.m-2.s-1(距离光源50cm/100cm处测量) |
|
|
C2 |
1,500 / 1,200 µmol.m-2.s-1 (距离光源50cm/100cm处测量) |
|
|
C2-1/2 |
1,500 / 1,100 µmol.m-2.s-1 (距离光源50cm/100cm处测量) |
|
|
电源输入 |
A2, A3 |
210W |
|
B2, B3 |
360W |
|
|
C2 |
580W |
|
|
A2-1/2, A3-1/2 |
130W |
|
|
B2-1/2, B3-1/2 |
220W |
|
|
C2-1/2 |
320W |
|
|
大概热量输出 |
A2, A3 |
170 W |
|
B2, B3 |
290 W |
|
|
C2 |
450 W |
|
|
A2-1/2, A3-1/2 |
100 W |
|
|
B2-1/2, B3-1/2 |
180 W |
|
|
C2-1/2 |
260 W |
|
|
工作环境 |
温度: 0~ 55 ºC; 相对湿度: 0 ~ 80 % (非冷凝） |
|
|
存储环境 |
温度 -10 ~ +60 ºC; 相对湿度: 0 ~ 80 % (非冷凝） |
|
LC200光源控制器
|
用户自定义，4个操作按钮 |
|
|
精确控制光模式，光强和时间（精确到秒） |
|
|
可最多支持8个光源/颜色 |
|
|
每个光源/颜色可以进行独立设置和控制 |
|
|
根据预设的函数进行光的调制 |
|
|
2个光/暗相 |
|
|
用户自定义的协议多达224个间隔 |
|
|
可选日光协议用于阴天模拟 |
|
|
不需要计算机 |
Light Studio软件
|
界面友好 |
|
|
昼/夜模拟 - 黎明和黄昏模拟 |
|
|
精确控制光模式，光强和时间（精确到秒） |
|
|
支持从多达254个物理光装置形成的逻辑光通道的数量不受限制 |
|
|
每个逻辑通道可以独立设置和编程 |
|
|
完全可编程调光 |
附1：LED光谱特性中的光源使用
|
颜色 |
最小值 |
标准值 |
最大值 |
|
绿 |
520nm |
530nm |
550nm |
|
青绿 |
490nm |
505nm |
520nm |
|
蓝 |
460nm |
470nm |
490nm |
|
宝蓝 |
440nm |
447.5nm |
460nm |
|
红 |
620nm |
627nm |
645nm |
|
橘红 |
610nm |
617nm |
620nm |
|
琥珀 |
584.5nm |
590nm |
597nm |

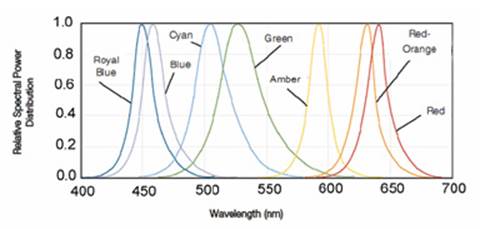

附2：LED光谱规格图

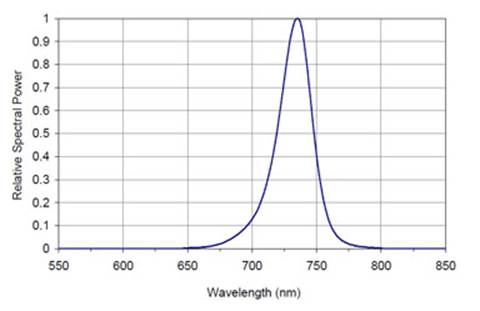

附3：LED远红光外的光谱特性

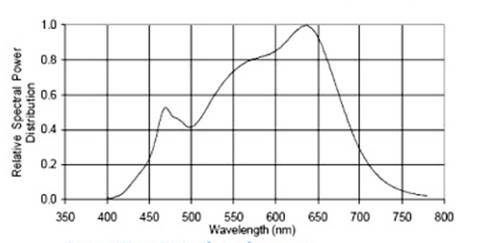

附4：典型暖白色光谱

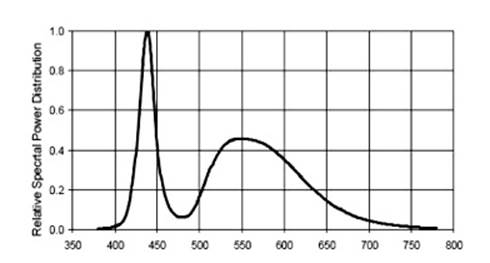

附5：典型冷白色光谱
产地：捷克
